- 产品名称：12寸手动贴膜机(RXM-WM1120)
- 技术规格：
|
序号 |
内 容 |
参 数 |
|
1 |
额定电压 |
AC220V |
|
2 |
频率 |
50/60HZ |
|
3 |
最大功率 |
0.7KW |
|
4 |
晶圆尺寸 |
12inch及12inch以下晶圆等产品 |
|
5 |
贴膜误差 |
±1mm |
|
6 |
压缩空气 |
0.5～0.7Mpa |
|
7 |
气流量 |
≤46L/minute |
|
8 |
安装环境要求 |
洁净房,温度15~35℃,湿度＜68% |
|
9 |
切割方式 |
机器上下横切，人工左右切割。 |
|
10 |
外形尺寸（长*宽*高） |
1100mm×600mm×360mm |
|
11 |
机器重量 |
65kg |
|
12 |
胶膜类型 |
单层（蓝膜或者白膜）、双层（UV膜） |
|
13 |
适用Frame |
300mm*300mm(方形铁片环) |
|
14 |
台盘加热温度 |
室温到80° |
|
15 |
工作台面 |
台面特氟龙处理，保护芯片 |
|
16 |
贴膜方式 |
手动式贴膜 |
|
17 |
生产能力 |
60片/h 以上（理论值） |
三、产品介绍:
1. 无气泡快速贴膜；
- 贴膜机滚轮硬度可达到3O度左右；
3. 贴膜的晶片位置精度： ±1mm;
4. 工作台面经过特氟龙处理，确保wafer在贴膜过程中无损伤；
5. 贴膜机滚轮上装置可调节弹簧,适合不同厚度的晶片；
6. 加热范围：室温～80摄氏度，可调，控温精度：±2摄氏度；
7.可选配离子风扇（ESD）,去除静电（此部分不含在设备报价内）；

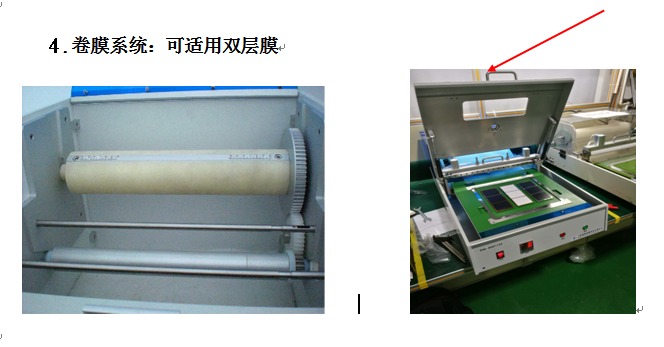

8. 带有卷膜系统,让您在使用双层膜（UV膜）时,更便捷的收拢其中的保护膜；
9. 电器部分采用SMC、欧姆龙、三菱、天逸等知名品牌；
照片介绍

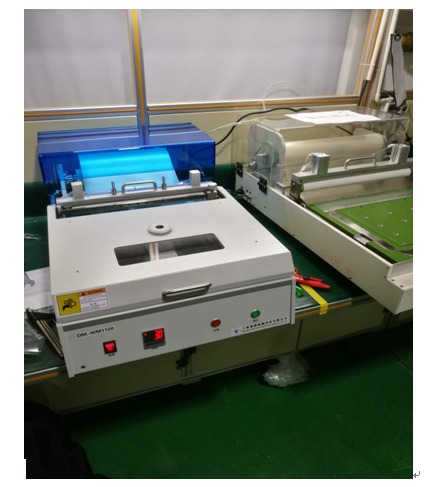

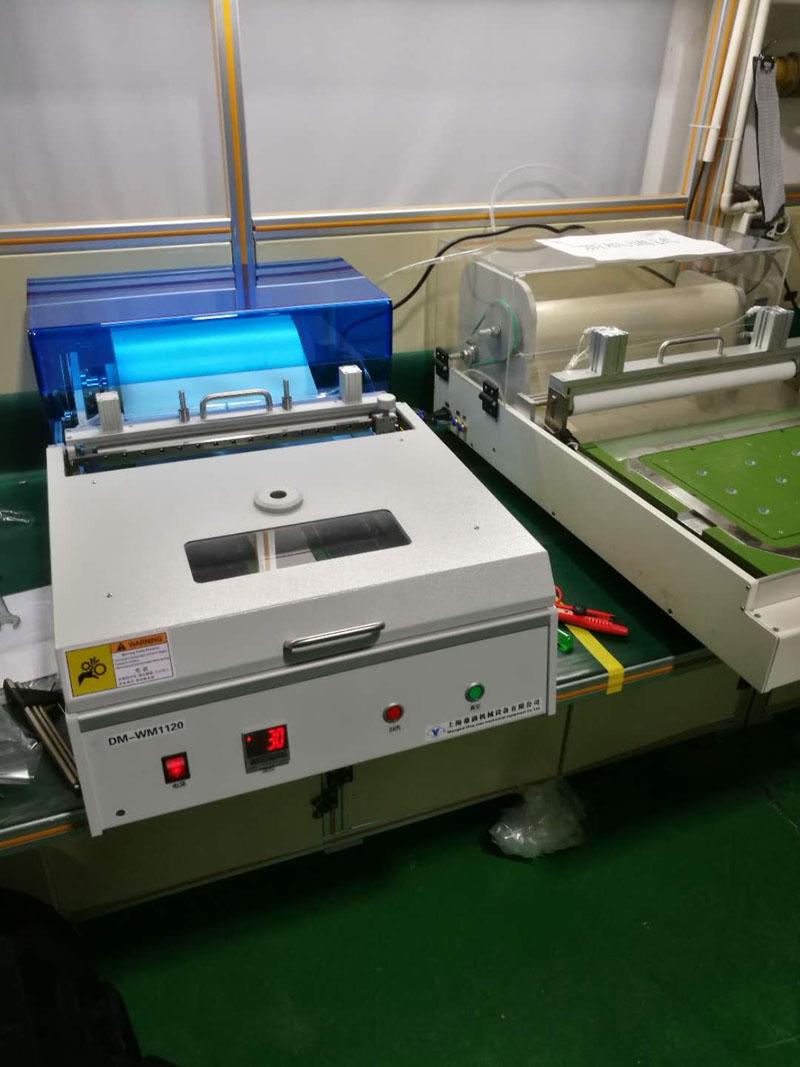

1.设备整体外形照片

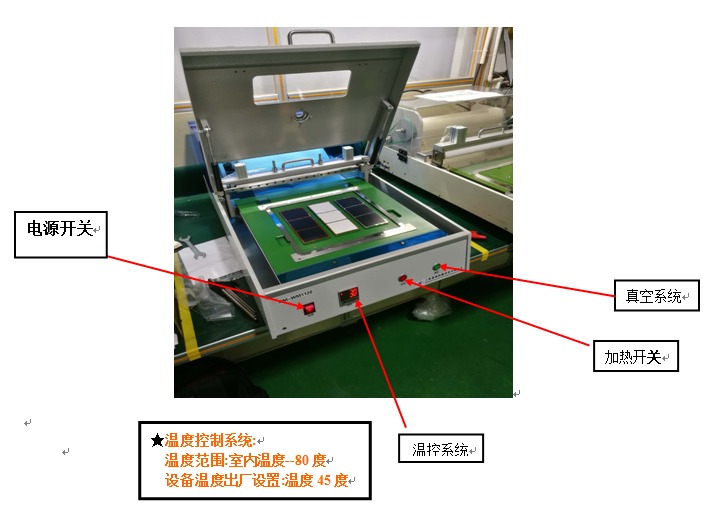

2.设备正面介绍

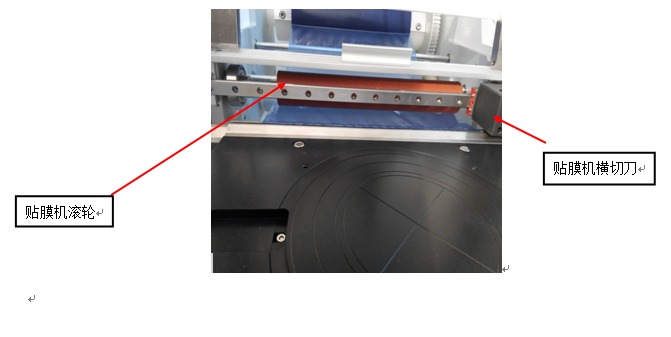

3.贴膜机横切刀、贴膜机圆周刀
★此款贴膜机除以上特点外，进一步改进了蓝膜固定位置,台面超短的距离,帮您充分利用每一寸蓝膜,更大程度的节约用膜量。
★ 贴膜机是上海日鑫茂流体控制系统有限公司自行研发及制造，相对于昂贵的进口产品,在价格方面有着绝对优势。强大的研发团队；合理的设计；让设备的使用更人性化,更简洁化；且设备中所涉及到的电器配件均采用进口产品，更好的保障了设备在使用过程中的出色与安全。
